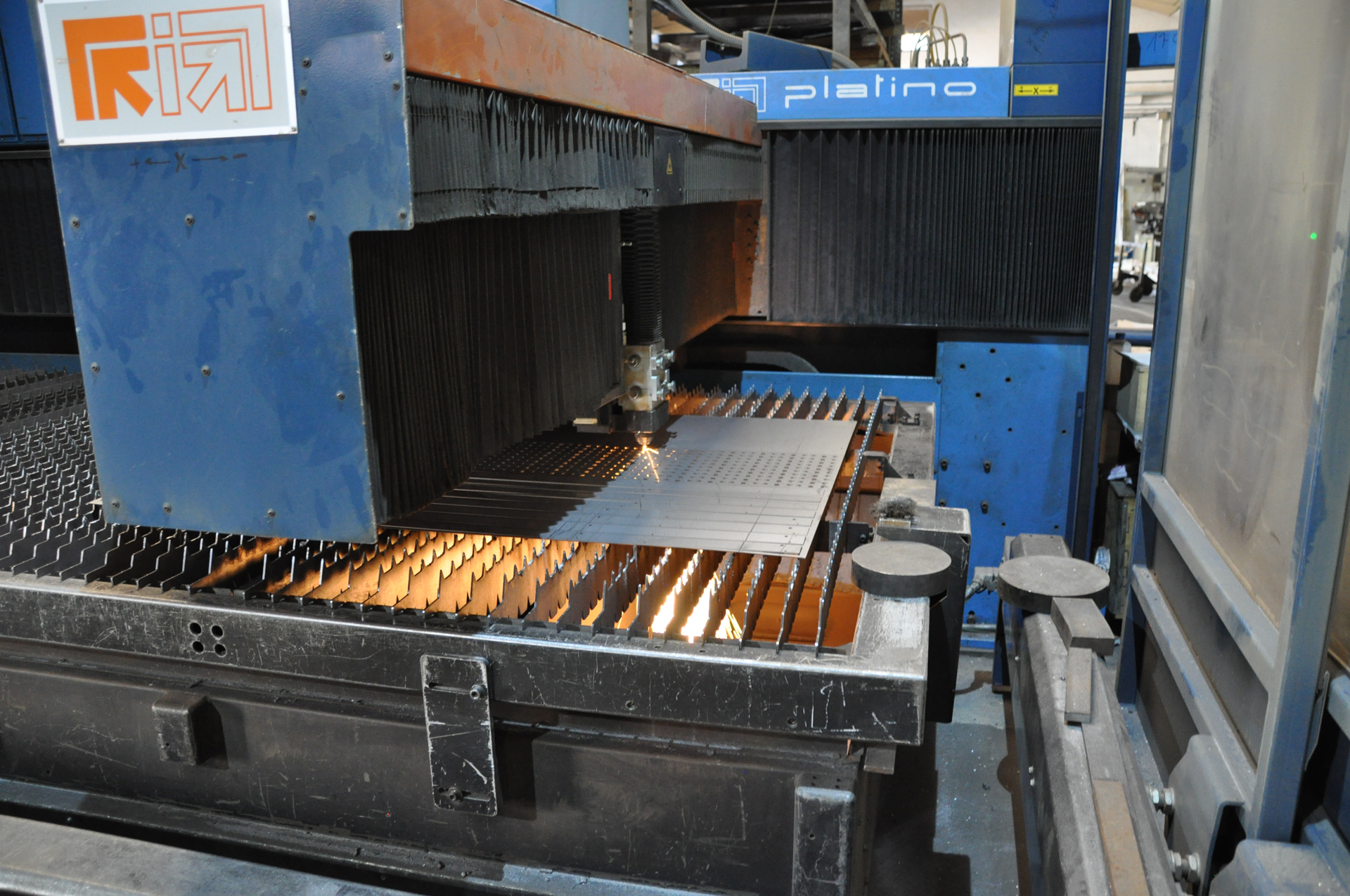

CORTE POR LÁSER

La empresa está dotada con dos Maquinas Láser de alto rendimiento.
El proceso de corte por láser, junto con el de plegado y soldadura nos permite realizar piezas con un elevado grado de complejidad.
Insertar fotos de piezas complejas realizadas por láser (podría valer renderizados de piezas con solidwork)

Las especificaciones de corte son:

  • Materiales: Aceros al carbono, Aceros inoxidables, Aluminio,
  • Formas:
    • Chapas con un tamaño máximo de 3000×1500 mm.
    •  Perfiles rectangulares, tubo,…
  • Espesores:
    •  Aceros al carbono: hasta 12 mm.
    • Aceros inoxidables: hasta 6 mm.
    • Aluminios: hasta 6 mm.
dsc_2666-1

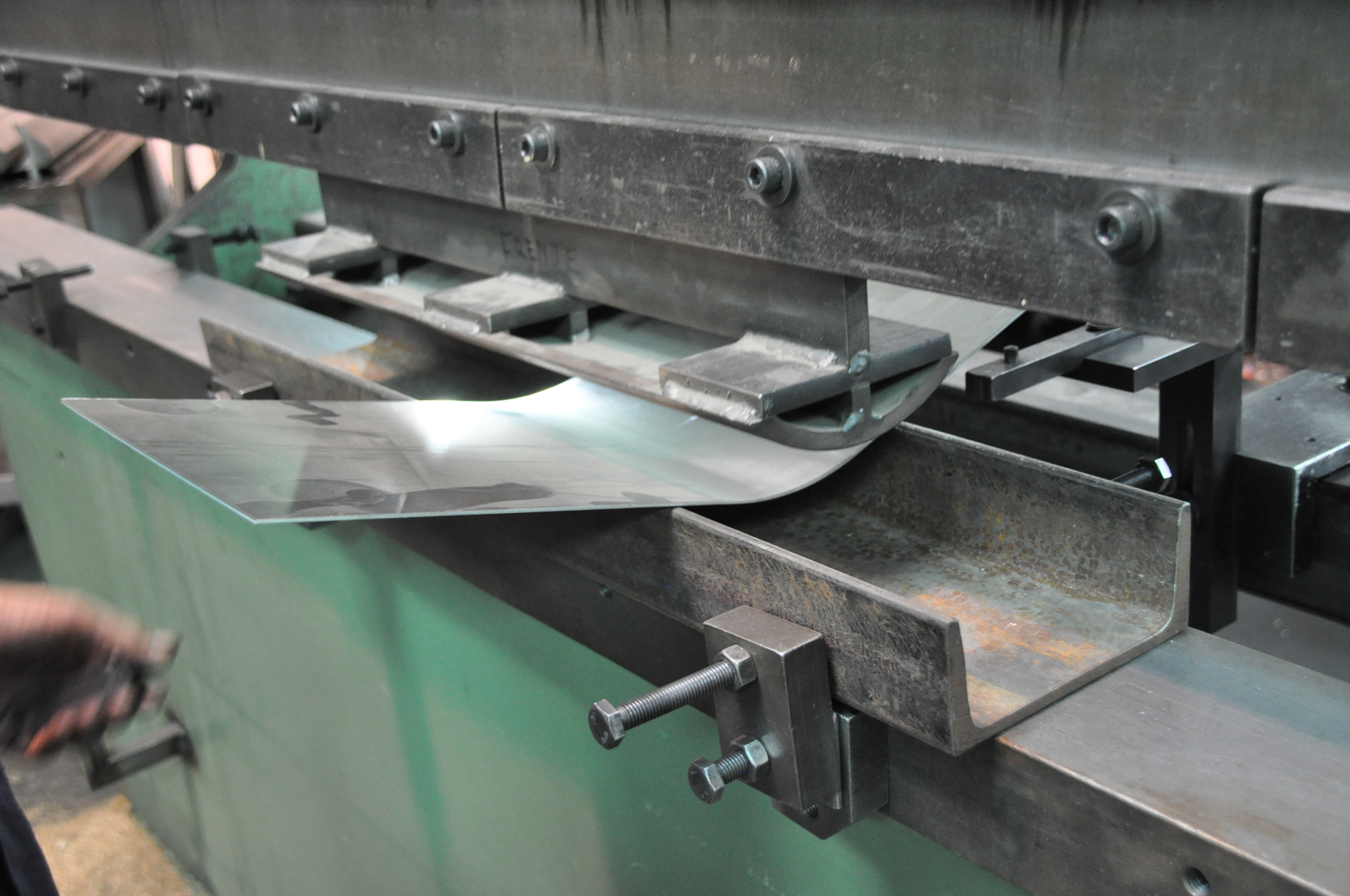

PLEGADO

El taller está dotado con tres plegadoras de 10, 11 y 18 toneladas.

  • Realizamos todo tipo de plegado.
  • Fabricamos los útiles necesarios para poder fabricar con formas y radios más complejos.
  • Las especificaciones de plegado son:
    • Materiales: Aceros al carbono, Aceros inoxidables, Aluminio, cobre
    • Longitud de plegado: hasta 3 metros.
    • Radios de curvatura:
      • Sin limitación. Se fabrican útiles para los radios necesarios.
    • Espesores:
      • Aceros: hasta 8 mm.
      • Aluminios: hasta 8 mm.
dsc_2474-1

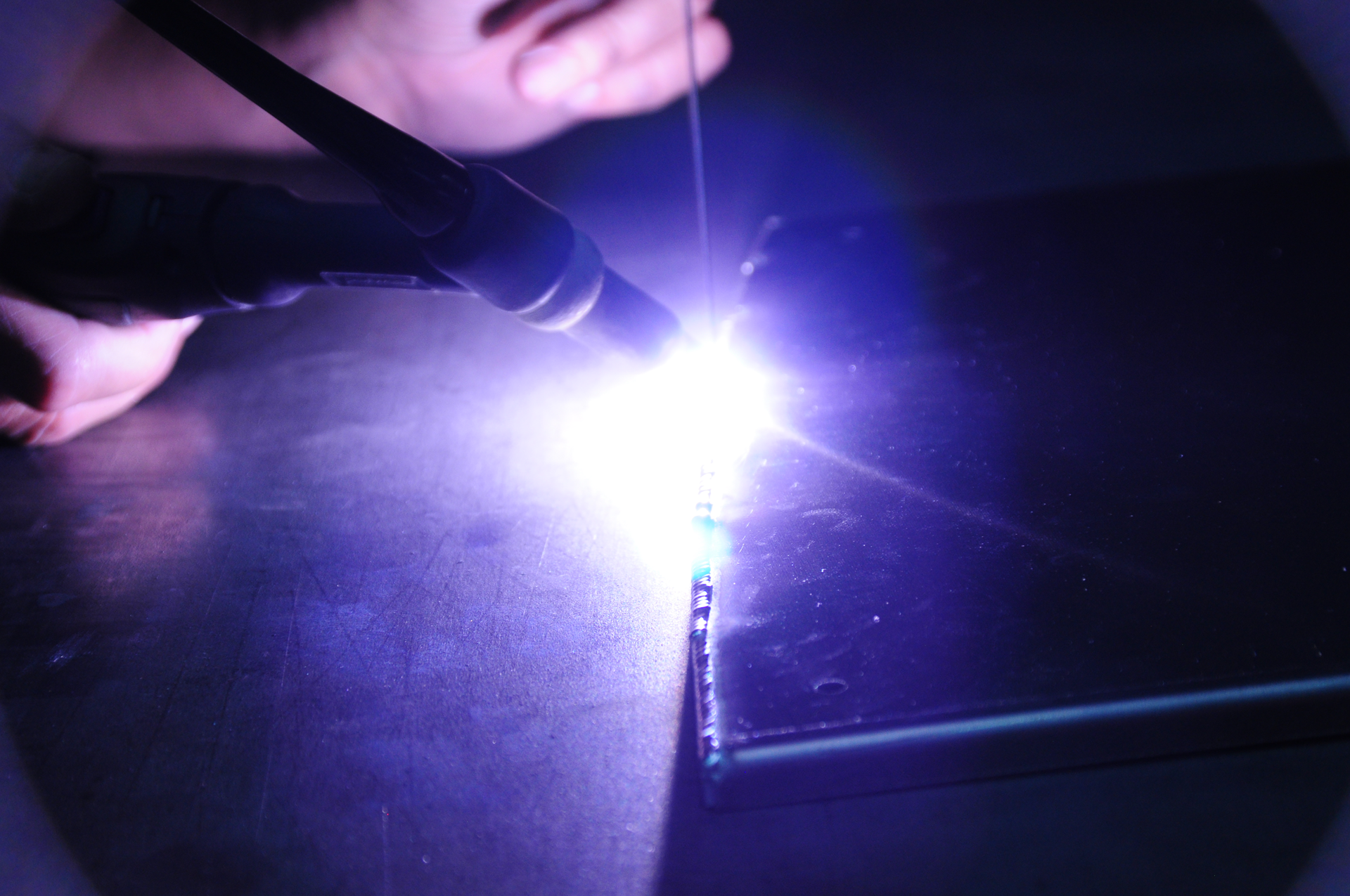

SOLDADURA

Taller con equipación para la realización de soldaduras en acero al carbono, aluminio y acero inoxidable.

  • Maquinaria:
    • Soldadoras MIG/ MAG
    • Soldadoras TIG

Contamos con procedimientos de soldeo y soldadores homologados en los siguientes rangos.

Rango de certificación para estructura con perfilería tubular o rectangular*
* Para secciones huecas estructurales D es la dimensión del lado medio
Welding process
according to DIN EN
ISO 4063		 Material group
according to
CEN ISO/TR 15608		 Dimensiones Comments
141 8.1
23.1		 D >= 10 mm.
D >= 10 mm.		 FW
FW
135 1.1 D >= 10 mm. FW
141 22 1.5 – 6 BW: P (PLATE)(ss, mb)
FW: P (2 < a < 4.5)
141 23.2 1 – 3 FW: T (1.5 < a < 4.5)
141 8.1 1 – 3 FW: T (1 < a < 2.5)
141 8.1 2 – 4 BW: P (PLATE)(ss, mb)
FW: P (2 < a < 4.5)
135 1.1 2 – 4 BW: P (PLATE)(ss, mb)
FW: P (2< a < 6)
135 1.1 1 – 3 FW: P (2 < a < 5)



Fabricamos piezas bajo la certificación UNE EN-ISO 15085 (Uniones soldadas material ferroviario)

dsc_2471
dsc_2477

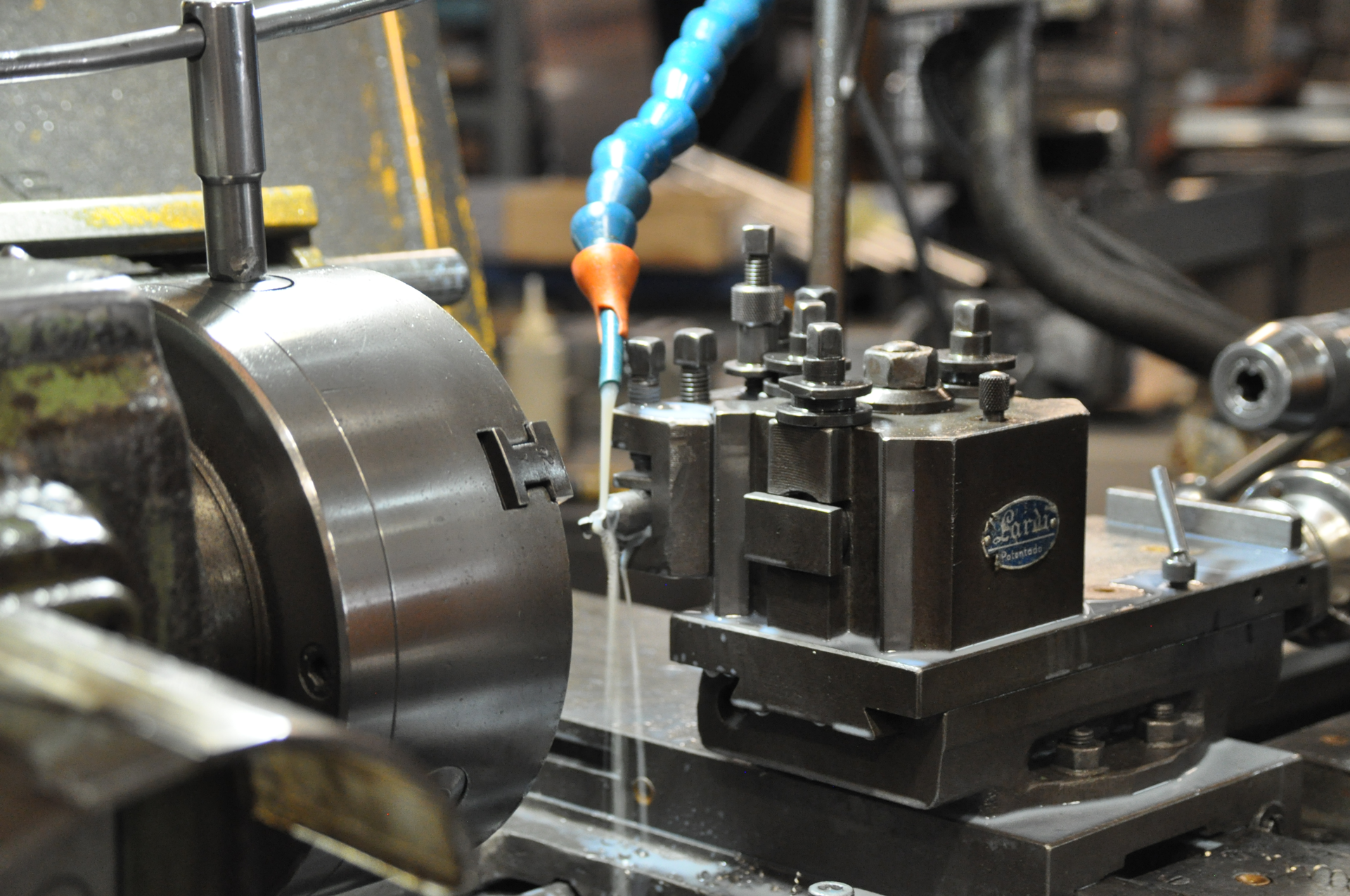

MECANIZADO

Taller con equipación, tornos y Fresadoras CNC:

  • Fabricación de casquillos, …
  • Ajustes de Bombines..
  • Fabricación de matricería.

Rangos torno:

  • Longitud hasta: 1500 mm.
  • Diámetro hasta 500 mm.

Rangos fresadora CNC:

  • Longitud eje X hasta : 1800 mm.
  • Longitud eje Y hasta: 800 mm.
  • Longitud eje Z hastas: 800 mm.
dsc_2518
